雷蒙磨粉机

雷蒙磨粉机介绍

该机采用国内外同类产品的先进结构，并在同行业雷蒙磨的基础上更新改进设计而成，该设备比球磨机效率高、电耗低、占地面积小，一次性投资小。磨辊在离心力的作用下紧紧地碾压在磨环上，因此当磨辊、磨环磨损到一定厚度时不影响成品的产量与细度。磨辊、磨环更换周期长，从而剔除了离心粉碎机易损件更换周期短的弊病。该机的风选气流是在风机—磨壳—旋风分离器—风机内循环流动作业的，所以比高速离心粉碎机粉尘少，操作车间清洁、环境无污染。

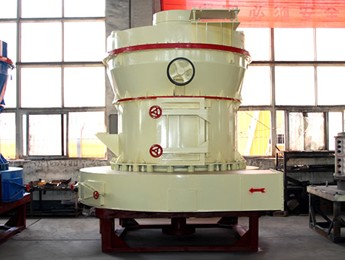

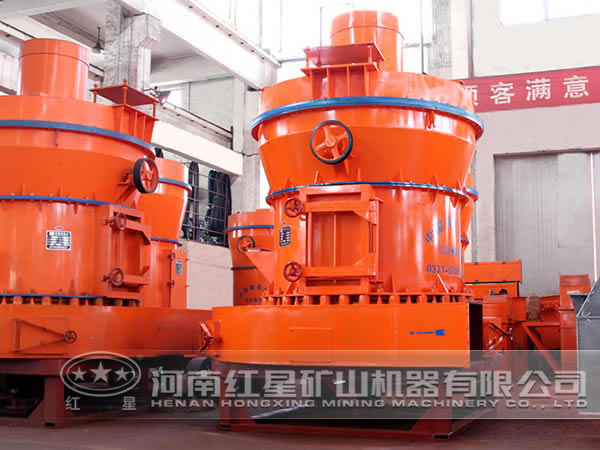

雷蒙磨粉机图片

雷蒙磨粉机主要结构：

该雷蒙磨机结构主要由主机、分析器、风机、成品旋风分离器、微粉旋风分离器及风管组成。其中，主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳组成。

雷蒙磨粉机风选过程：

物料研磨后，风机将风吹入主机壳内，吹起粉末，经置于研磨室上方的分析器进行分选，细度过粗的物料又落入研磨室重磨，细度合乎规格的随风流进入旋风收集器，收集后经出粉口排出，即为成品。风流由大旋风收集器上端的回风管回入风机，风路是循环的，并且在负压状态下流动，循环风路的风量增加部分经风机与主机中间的废气管道排出，进入小旋风收集器，进行净化处理。

性能特点

HX牌雷蒙磨机广泛适用于重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、保温材料等莫氏硬度不大于9.3级，湿度在6%以下的非易燃易爆的矿产、化工、建筑等行业280多种物料的高细制粉加工，R型雷蒙磨粉机成品粒度80—325目范围内任意调节，部分物料最高可达600目。

工作原理

雷蒙机工作时，将需要粉碎的物料从机罩壳侧面的进料斗加入机内，依靠悬挂在主机梅花架上的磨辊装置，绕着垂直轴线公转，同时本身自转，由于旋转时离心力的作用，磨辊向外摆动，紧压于磨环，使铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动碾压而达到粉碎物料的目的。

技术参数

型号	高强62	高强66	高强76	高强87	高强92	高强93	高强97	雷蒙4119	雷蒙4525
进料粒度（mm）	<15	<15	<20	<25	<25	<25	<25	≤25	≤30
成品粒度（mm）	0.173-0.033	0.173-0.033	0.173-0.033	0.173-0.033	0.173-0.033	0.173-0.033	0.173-0.033	0.173-0.044	0.173-0.044
不同物料细度班产量(t)	0.6-9	1-20	1.5-25	2.8-33	3-36	3.5-40	4-52	8-78	16-176
中心轴转速（r/min）	274	190	170	161	148	140	130	105	82
磨环直径（mm）	525	725	850	907.5	973	1006	1050	1400	1770
磨辊直径（mm）	150	210	250	270	300	300	310	410	450
磨辊高度（mm）	100	150	150	150	160	160	170	190	250
主机电机	7.5	15	18.5	22	30	30	37	75	132
风机电机	4-5.5	4-11	4-15	4-18.5	4-22	2-22	4-37	4-75	4-132
分析器电机	6-1.1	6-2.2	6-2.2	6-2.2	6-2.2	6-3	4A-5.5	4B-7.5	4A-18.5
