金矿选矿生产中分级机的结构及工作原理

选矿厂在进行金矿选矿生产中，分级机成为重要的选矿设备之一，该机结构主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。同球磨机组成闭路工作。分级过程是借颗粒的沉降速度不同进行的。

机械分级机除主要作为磨矿的辅助设备进行预先分级和检查分级外，有时也用于对含教土矿石进行洗矿以及对矿浆进行脱泥、脱水。根据运输沉砂机构的形式不同，机械分级机可分为螺旋分级机、耙式分级机和浮槽分级机等。其中螺旋分级机构造简单，操作方便，分级槽具有较大的倾斜角度，便于同磨矿机作自流连接，故应用较普遍。其他形式的分级机虽然在我国仍有使用，但已停止制造。

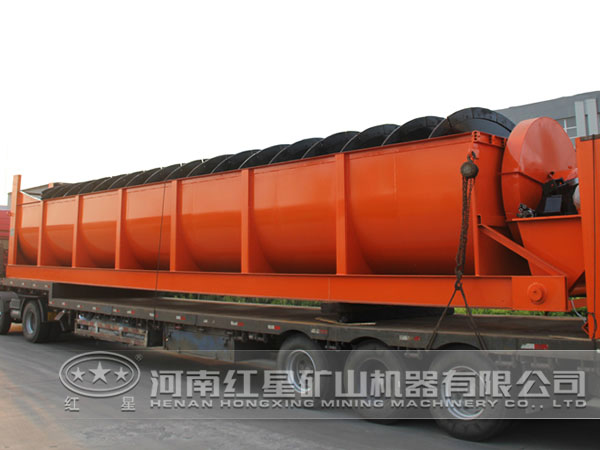

螺旋分级机的外形是一个矩形斜槽，槽底倾角为12-18.5度，底部里半圆形。槽内安装有1或2个纵长的轴，沿轴长连续地安置螺旋形叶片。借上端传动机构带动螺旋轴旋转。如为双螺旋，从上部来看螺旋叶片均是向外转动。矿浆由槽的夯侧给人。在槽的下部形成沉降分级面。粗颗粒沉到槽底然后铰螺旋推向上方排出，在运输过程中并进行脱水。末及沉降的纫颗粒铰表层矿浆流携带经溢流堰排出。分组过程与在分泥斗中基本相同。在分级槽下端有一个框架。框架的上部横梁设有提升装置，用以调节螺旋叶片距槽底的距离，并在停车时将螺旋轴拾起，以防止矿砂沉积埋住螺旋叶片。
