SCF600*600型双转子反击式破碎机参数设计

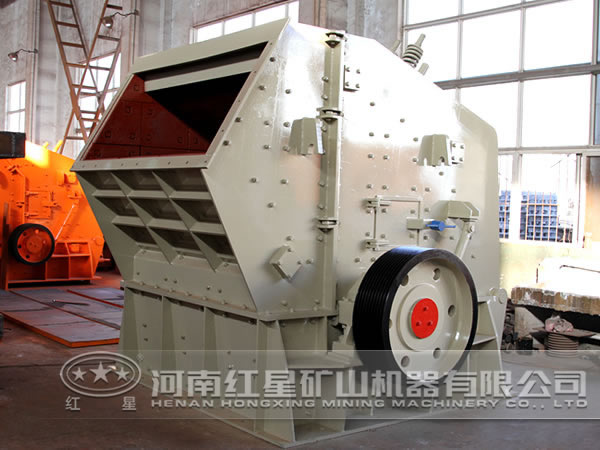

一般我们看到的反击式破碎机都是成品，很难了解反击破具体参数的设计方法，今天我们主要以SCF600*600型反击式破碎机的参数设计为例进行说明。这里设计的是双转子反击式破碎机，主机结构由机壳、转子、反击板、锤头、衬板等组成。

1、机壳由上机体、后上盖、左侧壁和右侧壁组成，各部分用螺栓连结成一体，上部开有进料口，内部镶有高锰钢衬板，磨损后可以更换，后部开有进风口，下部开有出风口，机壳和轴之间漏灰现象十分严重，为了防止漏灰，设有轴封。机体工作是无显著不平衡震动，无需笨重的基础。为了便于检修、调整和更换，下机体的前后两面都开有一个检修孔。为了便于检修、更换锤头方便，两侧壁也对称的开有检修孔。

2、转子由主轴、圆盘、销轴等组成，反击式破碎机转子设计中圆盘上开有3个均匀分布的孔，通过螺栓3个锤头悬挂起来。

3、主轴是支承转子的主要零件，冲击力由它来承受。因此，要求其材质具有较高的韧性和强度。通常断面为圆形，且有平键和其他零件连接。

4、打击板有三块，圆弧型。一个可以调整，一个是固定的。调整的一个靠的是安装在箱体上的螺杆装置。

5、锤头是主要的工作部件。其质量、形状、和材质对破碎机的生产能力有很大的影响。因此，根据不同的进料尺寸来选择适当的锤头质量。要破碎中等硬度的物料。锤头用高碳钢铸造或锻造，也可用高锰钢铸造。为了提高耐磨性，有的锤头表面涂上一层硬质合金，有的采用高铬铸铁，反击破碎机抗磨损锤头降低运营成本。

6、锤头间隙用凸轮装置调整（通过棘轮带动凸轮）。

7、给定的原始数据是：

(1)破碎能力为每小时30吨；

(2)破碎机一级破碎150-80mm；

(3)破碎机二级破碎20-5mm；

(4)破碎机的破碎程度为：粗中、中细；

(5)破碎机的允许各种湿度的破碎；

(6)破碎机的破碎对象是：煤矸石；

(7)破碎机的应用场所是：专用煤矸石破碎机；

(8)进料尺寸有≤350mm。
