回转窑系统有哪些辅助设备？

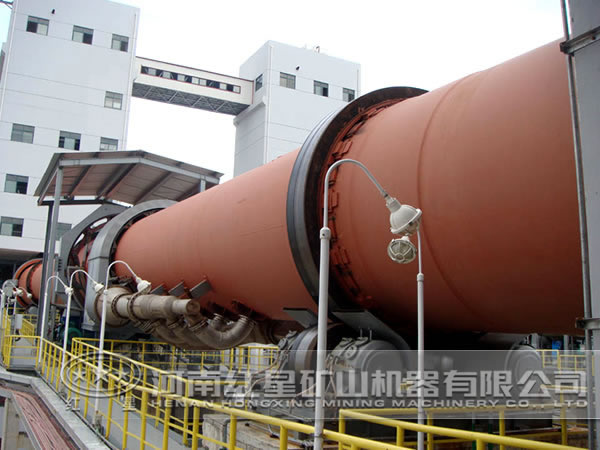

回转窑是用钢板制成的一个圆筒，其内壁镶有耐火砖衬，沿炉体长度方向分为干燥、加热、还原和冷却四个不同带。由于加热与还原所用燃料不同，因之回转窑的结构亦有所不同。回转窑系统除了包括主体结构的回转窑，还包括一些辅助设备。

1、抽烟机

抽烟机的抽风量和所需计示风压的计算与竖炉相同。回挂窑窑头处负压为0.5kPa。

2、除尘设备

回转窑排出的粉尘量是相当大的，当炉内装设扬料板时，烟气中含尘量约为15%，取消扬料板，可降低到10%-12%。由于含尘量大，一般多采用三段除尘。第一、二段多选用干式旋风除尘器，第三段可选用湿式冲激除尘器。三段除尘总收尘率可达99%。设计时，根据烟气量、烟气温度、除尘器的技术性能，选择各段除尘器的规格及类型。

3、焙烧矿冷却设备

转炉排出的焙烧矿温度高达500-600摄氏度，需要进行冷却。常采用的冷却设备有：圆筒冷却机、螺旋分级机。

①圆筒冷却机：苏联克里沃洛格中部采选公司选矿厂使用直径为2.8mm圆筒冷却机冷却出炉的焙烧。优点：运转安全可靠，即使有脱落的炉衬砖及烧结成的大块矿落入机内，也不会损坏设备。缺点：操作条件不好，特别是冬季，大量逸出的蒸汽中夹带着矿尘，污染了操作环境。

②螺旋分级机：螺旋分级机冷却矿石最大的优点是冷却效果好，操作条件好。缺点是螺旋易被脱落的炉衬砖或烧结成的大块矿损坏。
