测量回转窑轮带直径的几种方法

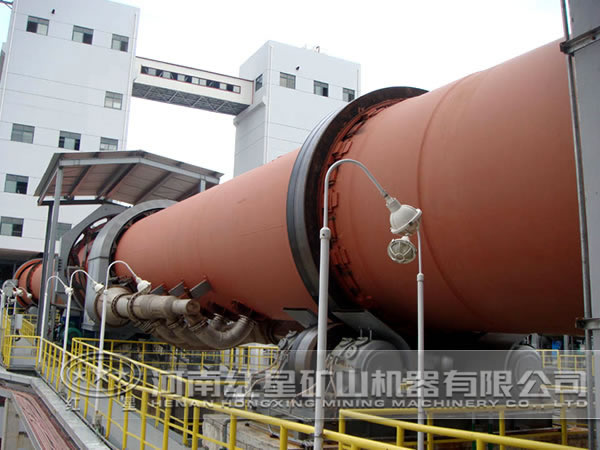

回转窑是冶金、化工、水泥、耐火材料的关键设备，其运行状态的正常与否将直接影响到整条生产线的运行效率及生产安全。由于回转窑的工作环境比较恶劣，加上重载，其轮带磨损比较严重，若磨损量积累到一定程度就会使回转窑在运转时产生震动，这将直接影响到生产，甚至发生安全事故，因此对轮带直径的定时测量就成为设备维护中一项必不可少的环节。

测量回转窑轮带直径的主要方法如以下几种：

1、能量法

能量法的测量原理是激光束经棱镜系统折转后，沿两测量臂形成一对平行的测量光束。当每束光有一半的能量被工件挡住时，通过磁栅尺的读数就可得到测量结果。这种方法由于存在两个机械臂，因此加大了仪器的重量，各项运动环节的精度难以保证，导致测量范围受到很大的限制，且只适合固定与某一场所使用。

2、CCD光学测量法

这种方法的原理是激光瞄准仪出射的准直激光经测量车上五角棱镜后分为两部分，激光分别瞄准两磁性定位块期间测量车所走过的行程，由激光测长单元记录，再送计算机与CCD信号等补偿运算后，就能得到所测直径。

3、滚轮法

滚轮法是一种应用广泛的大直径测量方法。如根据此方法研制成的滚压轮式大直径测量仪、光栅数显式直径测量仪等，可比较精确地测出回转窑的轮带直径。

上述几种方法在不同场合分别具有一定的优势。由于在水泥回转窑轮带直径在线测量中误差能够误差能够控制在0.5mm左右已完全能满足需要，因此在能满足测量要求的情况下尽量降低成本。
