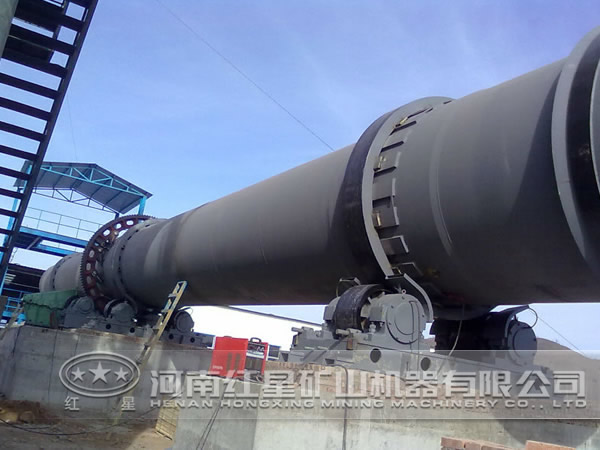

介绍回转窑托轮与轮带的测量方法

在回转窑的测量中，对托轮和轮带直径的测量可以通过测量其周长间接获得。测量传感器包括周长传感器和霍尔开关，其中周长传感器是由标准滚动轴承制成的摩擦轮，摩擦轮上安装有测速用的n个磁钢，摩擦轮每转动一周，其支架上的霍尔开关1就会输出n个脉冲信号。下面以托轮直径测量为例，说明其测量原理和方法。

当周长传感器上的摩擦轮与托轮之间作无滑动滚动时，摩擦轮的表面线速度与托轮的表面线速度保持一致，摩擦轮上安装有测速用的磁钢，与磁钢对应处的托轮上安装有霍尔开关2，摩擦轮随托轮旋转，上面安装的磁钢依次通过霍尔开关1，不断把摩擦轮转角变量变为脉冲信号量。与此同时，霍尔开关2测量托轮的转动周期，每当托轮上的磁钢通过霍尔开关2的上方时，霍尔开关2将输出一个脉冲信号，脉冲的时间间隔T表示其转动周期。在托轮每转动一周的过程中，摩擦轮上的霍尔开关1也会产生一系列的脉冲。假设托轮转动一周期间，摩擦轮上的霍尔元件输出的整个脉冲数为m，己知摩擦轮上安装的磁钢数为N，摩擦轮直径为d，同时考虑转速的不均与性，tl和tm期间的速度分别用最为靠近的两个脉冲周期Tl和Tm进行换算，由此可得托轮的直径D：D=(m+t₁/T₁+tm/Tm)×d/N。

使用带磁电编码器测量直径时，时间tl和tm测不定，为了便于计算可将两者之和等价于摩擦轮霍尔开关1的一个脉冲周期。因此可将式的直径计算公式作如下简写：D=(m+1)×d/n。
